Een van de bekendste voorbeelden van botsende deeltjes in de natuur is Brownian motion. Fijn gemalen pollen in water lijken te dansen in willekeurige richting. Dit komt doordat de pollen worden geraakt door watermoleculen die in alle richtingen bewegen. Omdat de pollen veel zwaarder zijn dan watermoleculen, dus de beweging van de pollen is veel langzamer en minder “intens” dan die van de watermoleculen. Dit proces van willekeurige beweging door botsingen met kleinere deeltjes wordt Brownian motion genoemd en kunnen we simuleren op basis van ons (premature) botsingsmodel. Daarbij kunnen we ook gebruik maken van de zojuist geleerde manier van tracking van deeltjes, waarbij we een zowel het zware bolletjes als een enkel deeltje kunnen volgen.
Let op! We bestuderen hier nog geen thermische effecten, deze opdrachten zijn met name bedoeld om beter te begrijpen hoe het botsingsmodel in elkaar zit.
import numpy as np
import matplotlib.pyplot as plt
from matplotlib.animation import FuncAnimation# Maken van de ParticleClass
class ParticleClass:
# Het maken van het deeltje
def __init__(self, m, v, r, R, c):
self.m = m
self.v = np.array(v, dtype=float)
self.r = np.array(r, dtype=float)
self.R = np.array(R, dtype=float)
self.c = c
dt=0.01
# Het updaten van de positie, eventueel met zwaartekracht
def update_position(self):
self.r += self.v*dt #+ 1/2 * a * dt**2
# Harde wand
def boxcollision(self):
if abs(self.r[0]) + self.R > Box_length:
self.v[0] = -self.v[0] # Omdraaien van de snelheid
self.r[0] = np.sign(self.r[0]) * (Box_length - self.R) # Zet terug net binnen box
if abs(self.r[1]) + self.R > Box_length:
self.v[1] = -self.v[1]
self.r[1] = np.sign(self.r[1]) * (Box_length - self.R)
@property
def momentum(self):
return self.m * self.v
@property
def kin_energy(self):
return 1/2 * self.m * np.dot(self.v, self.v)# Aanmaken van de randvoorwaarden en initiele condities
Box_size_0 = 10
Box_length_0 = Box_size_0/2
Box_length = Box_length_0 # De grootte van de box kan wijzigen!
# Particles
dt = 0.1
particles = []
N = 40
v_0 = 1
dt = 0.04
# Aanmaken van deeltjes
for i in range(N-1):
vx = np.random.uniform(-v_0,v_0)
vy = np.random.choice([-1, 1])*np.sqrt(v_0**2-vx**2)
pos = Box_length_0*np.random.uniform(-1,1,2)
particles.append(ParticleClass(m=1.0, v=[vx, vy], r = pos, R=.5,c='blue'))
particles.append(ParticleClass(m=20.0, v=[0, 0], r = [0, 0], R=.5,c='red'))
Er is een doos vol met deeltjes op willekeurige positie aangemaakt. We willen kijken waar de deeltjes zijn terechtgekomen. Hieronder staat dit weergegeven.
Box_size_0 = 10
Box_length_0 = Box_size_0/2
Box_length = Box_length_0 # De grootte van de box kan wijzigen!
# Particles
dt = 0.1
particles = []
N = 40
v_0 = 1
dt = 0.04
# Aanmaken van deeltjes
for i in range(N-1):
vx = np.random.uniform(-v_0,v_0)
vy = np.random.choice([-1, 1])*np.sqrt(v_0**2-vx**2)
pos = Box_length_0*np.random.uniform(-1,1,2)
particles.append(ParticleClass(m=1.0, v=[vx, vy], r = pos, R=.5,c='blue'))
particles.append(ParticleClass(m=20.0, v=[0, 0], r = [0, 0], R=.5,c='red'))

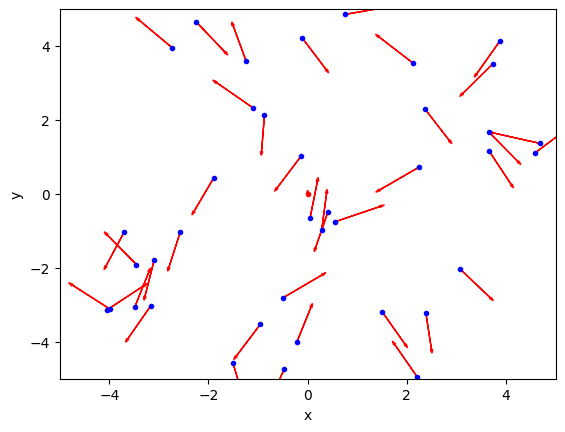

plt.figure()
plt.xlabel('x')
plt.ylabel('y')
plt.xlim(-Box_length_0,Box_length_0)
plt.ylim(-Box_length_0,Box_length_0)
for particle, particle_object in enumerate(particles):
plt.plot(particle_object.r[0],particle_object.r[1],color=particle_object.c,marker='.')
plt.arrow(particle_object.r[0],particle_object.r[1], particle_object.v[0],particle_object.v[1], head_width=0.05, head_length=0.1, color='red')
plt.show()
We gaan nu de functies van de simulatie weer aanroepen:
# Het bepalen of er een botsing plaats vindt
# Aanmaken van de randvoorwaarden en initiele condities
Box_size_0 = 10
Box_length_0 = Box_size_0/2
Box_length = Box_length_0 # De grootte van de box kan wijzigen!
# Particles
dt = 0.1
particles = []
N = 40
v_0 = 1
dt = 0.04
# Aanmaken van deeltjes
for i in range(N-1):
vx = np.random.uniform(-v_0,v_0)
pos = Box_length_0*np.random.uniform(-1,1,2)
particles.append(ParticleClass(m=1.0, v=[vx, vy], r = pos, R=.5,c='blue'))
particles.append(ParticleClass(m=20.0, v=[0, 0], r = [0, 0], R=.5,c='red'))
def collide_detection(self, other):
dx = self.r[0] - other.r[0]
dy = self.r[1] - other.r[1]
rr = self.R + other.R
return dx**2+dy**2 < rr**2
def particle_collision(p1: ParticleClass, p2: ParticleClass):
""" past snelheden aan uitgaande van overlap """
m1, m2 = p1.m, p2.m
delta_r = p1.r - p2.r
delta_v = p1.v - p2.v
dot_product = np.dot(delta_r, delta_v)
# Als deeltjes van elkaar weg bewegen dan geen botsing
if dot_product >= 0: # '='-teken voorkomt ook problemen als delta_r == \vec{0}
return
distance_squared = np.dot(delta_r, delta_r)
# Botsing oplossen volgens elastische botsing in 2D
p1.v -= 2 * m2 / (m1 + m2) * dot_product / distance_squared * delta_r
p2.v += 2 * m1 / (m1 + m2) * dot_product / distance_squared * delta_r
def handle_collisions(particles):
#your code/answer
""" alle onderlinge botsingen afhandelen voor deeltjes in lijst """
num_particles = len(particles)
counter = 0
for i in range(num_particles):
for j in range(i+1, num_particles):
if collide_detection(particles[i], particles[j]):
particle_collision(particles[i], particles[j])
counter += 1
return counter
#your code/answer
collision_count = []
for i in range(400):
for p in particles:
update_position(p) # Update positie
n_collisions=handle_collisions(particles)
collision_count.append(n_collisions)

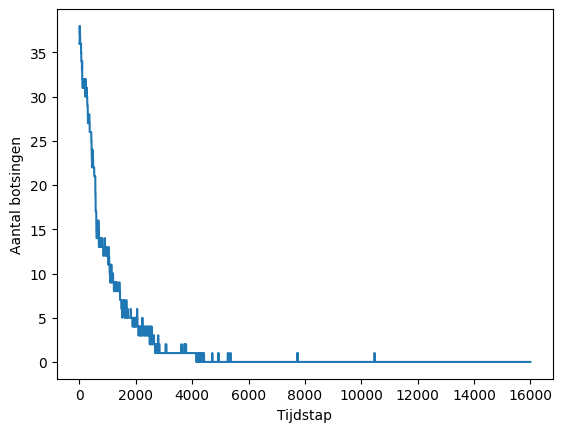

plt.figure()
plt.plot(collision_count)
plt.xlabel('Tijdstap')
plt.ylabel('Aantal botsingen')
plt.show()
print(dir(ParticleClass))['__class__', '__delattr__', '__dict__', '__dir__', '__doc__', '__eq__', '__firstlineno__', '__format__', '__ge__', '__getattribute__', '__getstate__', '__gt__', '__hash__', '__init__', '__init_subclass__', '__le__', '__lt__', '__module__', '__ne__', '__new__', '__reduce__', '__reduce_ex__', '__repr__', '__setattr__', '__sizeof__', '__static_attributes__', '__str__', '__subclasshook__', '__weakref__']
In onderstaande code geven we de code voor de simulatie en volgen we de positie van het zware deeltje.
# tracken van het zware deeltje
track_x = []
track_y = []
light_x = []
light_y = []
# aantal deeltjes
N = len(particles)
# beginpositie opslaan
track_x.append(particles[N-1].r[0])
track_y.append(particles[N-1].r[1])
for i in range(400):
for p in particles:
update_position(p) # Update positie
boxcollision(p) # Wandbotsing per deeltje
# onderlinge botsingen
handle_collisions(particles)
# positie zware deeltje opslaan
track_x.append(particles[N-1].r[0])
track_y.append(particles[N-1].r[1])
light_x.append(particles[0].r[0])
light_y.append(particles[0].r[1])
# plot traject
plt.figure()
plt.plot(track_x, track_y, 'r', label='Heavy particle trajectory')
plt.plot(light_x, light_y, 'b', label='Light particle trajectory')
plt.legend()
plt.xlabel("x")
plt.ylabel("y")
plt.axis("equal")
plt.show()
We zouden gevoel willen krijgen voor het aantal botsingen dat per tijdseenheid plaatsvindt. Elke keer dat er een botsing plaatsvindt, zou de counter met 1 omhoog moeten gaan. Idealiter wordt het aantal botsingen opgeslagen in een array zodat je het aantal botsingen als functie van de tijd kunt weergeven.
# Het bepalen of er een botsing plaats vindt
# Aanmaken van de randvoorwaarden en initiele condities
Box_size_0 = 10
Box_length_0 = Box_size_0/2
Box_length = Box_length_0 # De grootte van de box kan wijzigen!
# Particles
dt = 0.1
particles = []
N = 40
v_0 = 1
dt = 0.04
# Aanmaken van deeltjes
for i in range(N-1):
vx = np.random.uniform(-v_0,v_0)
vy = np.random.choice([-1, 1])*np.sqrt(v_0**2-vx**2)
pos = Box_length_0*np.random.uniform(-1,1,2)
particles.append(ParticleClass(m=1.0, v=[vx, vy], r = pos, R=.5,c='blue'))
particles.append(ParticleClass(m=20.0, v=[0, 0], r = [0, 0], R=.5,c='red'))
def collide_detection(self, other):
dx = self.r[0] - other.r[0]
dy = self.r[1] - other.r[1]
rr = self.R + other.R
return dx**2+dy**2 < rr**2
def particle_collision(p1: ParticleClass, p2: ParticleClass):
""" past snelheden aan uitgaande van overlap """
m1, m2 = p1.m, p2.m
delta_r = p1.r - p2.r
delta_v = p1.v - p2.v
dot_product = np.dot(delta_r, delta_v)
# Als deeltjes van elkaar weg bewegen dan geen botsing
if dot_product >= 0: # '='-teken voorkomt ook problemen als delta_r == \vec{0}
return
distance_squared = np.dot(delta_r, delta_r)
# Botsing oplossen volgens elastische botsing in 2D
p1.v -= 2 * m2 / (m1 + m2) * dot_product / distance_squared * delta_r
p2.v += 2 * m1 / (m1 + m2) * dot_product / distance_squared * delta_r
def handle_collisions(particles):
#your code/answer
""" alle onderlinge botsingen afhandelen voor deeltjes in lijst """
num_particles = len(particles)
counter = 0
for i in range(num_particles):
for j in range(i+1, num_particles):
if collide_detection(particles[i], particles[j]):
particle_collision(particles[i], particles[j])
counter += 1
return counter
#your code/answer
collision_count = []
for i in range(400):
for p in particles:
update_position(p) # Update positie
boxcollision(p) # Wandbotsing werkt per deeltje
n_collisions=handle_collisions(particles)
collision_count.append(n_collisions)

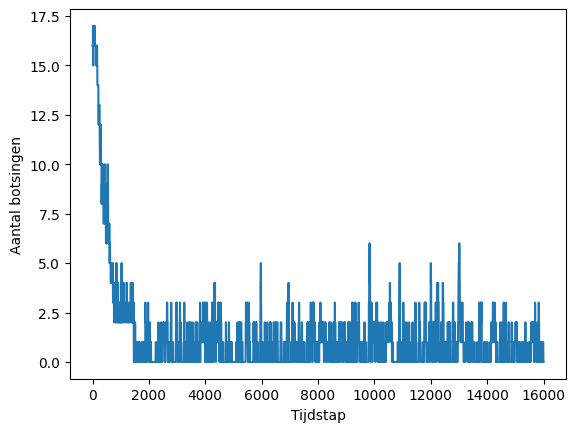

plt.figure()
plt.plot(collision_count)
plt.xlabel('Tijdstap')
plt.ylabel('Aantal botsingen')
plt.show()
In zulke fysica modellen is de afgelegde weg (afstand tussen begin en eindpunt) van belang. Deze afgelegde weg zegt iets over de snelheid van difussie. Idealiter bekijken we een histogram. Maar voor een histogram hebben we veel deeltjes nodig.
particles = []
Box_length= Box_length_0*9
def boxcollision2(self):
if abs(self.r[0]) + self.R > Box_length:
self.v[0] = -self.v[0] # Omdraaien van de snelheid
self.r[0] = np.sign(self.r[0]) * (Box_length - self.R) # Zet terug net binnen box
if abs(self.r[1]) + self.R > Box_length:
self.v[1] = -self.v[1]
self.r[1] = np.sign(self.r[1]) * (Box_length - self.R)
vx = np.random.uniform(-v_0,v_0)
vy = np.random.choice([-1, 1])*np.sqrt(v_0**2-vx**2)
pos = Box_length*np.random.uniform(-1,1,2)
for i in range(360):
vx_light = np.random.uniform(-v_0,v_0)
vy_light = np.random.choice([-1, 1])*np.sqrt(v_0**2-vx_light**2)
particles.append(ParticleClass(m=1.0, v=[vx_light, vy_light], r=pos, R=.5, c='blue'))
zd = ParticleClass(m=20, v=[vx,vy], r=pos, R= .5, c='red')
# beginposities opslaan
start_positions = np.zeros((len(particles), 2))
for i, p in enumerate(particles):
start_positions[i] = p.r.copy()
start_zd = zd.r.copy()
N_steps = 50
for step in range(N_steps):
# posities updaten
for p in particles:
update_position(p)
boxcollision2(p)
update_position(zd)
boxcollision2(zd)
# botsingen tussen lichte deeltjes
handle_collisions(particles)
# botsingen met zware deeltje
for p in particles:
if collide_detection(p, zd):
particle_collision(p, zd)
# lichte deeltjes
displacements = np.zeros(len(particles))
for i, p in enumerate(particles):
displacements[i] = np.linalg.norm(p.r - start_positions[i])
# zwaar deeltje
zd_displacement = np.linalg.norm(zd.r - start_zd)

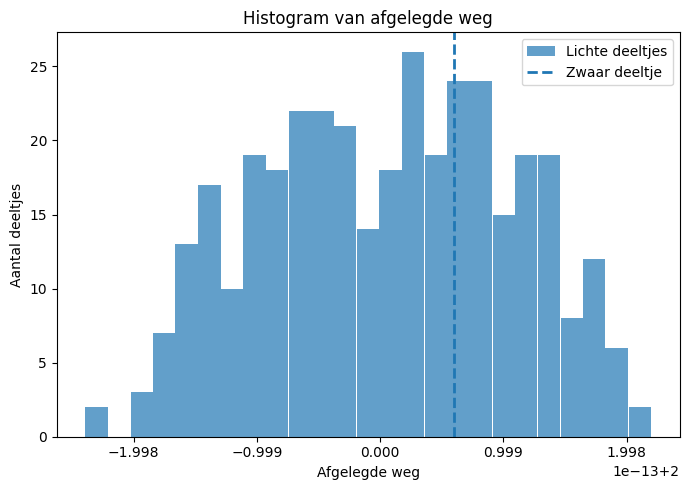

plt.figure(figsize=(7,5))
plt.hist(displacements, bins=25, alpha=0.7, label="Lichte deeltjes")
plt.axvline(
zd_displacement,
linestyle="--",
linewidth=2,
label="Zwaar deeltje"
)
plt.xlabel("Afgelegde weg")
plt.ylabel("Aantal deeltjes")
plt.title("Histogram van afgelegde weg")
plt.legend()
plt.tight_layout()
plt.show()
print(f"Afgelegde weg zwaar deeltje: {zd_displacement:.3f}")
Afgelegde weg zwaar deeltje: 2.000
En nu we toch bezig zijn met twee verschillende deeltjes....
We kunnen twee “groepen” van deeltjes aanmaken, elk met een andere massa. Als we dan de zwaartekracht aan zetten, dan zouden we verwachten dat de lichtere deeltjes boven komen “drijven”.
particles_with_light = []
Box_height = Box_length_0*18
Box_width = Box_length_0*9
def boxcollision(self):
if abs(self.r[0]) + self.R > Box_width:
self.v[0] *= -1
self.r[0] = np.sign(self.r[0]) * (Box_width - self.R)
if abs(self.r[1]) + self.R > Box_height:
self.v[1] *= -1
self.r[1] = np.sign(self.r[1]) * (Box_height - self.R)
for i in range(360):
vx_light = np.random.uniform(-v_0,v_0)
vy_light = np.random.choice([-1, 1])*np.sqrt(v_0**2-vx_light**2)
particles.append(ParticleClass(m=1.0, v=[vx_light, vy_light], r=pos, R=.5, c='blue'))
for i in range(360):
vx_light = np.random.uniform(-v_0,v_0)
vy_light = np.random.choice([-1, 1])*np.sqrt(v_0**2-vx_light**2)
particles.append(ParticleClass(m=0.2, v=[vx_light, vy_light], r=pos, R=.5, c='blue'))
g = -9.81 # artificieel groot, expres!
def update_position(self):
self.v[1] += g * dt # zwaartekracht
self.r += self.v * dt
for step in range(N_steps):
for p in particles:
update_position(p)
boxcollision(p)
handle_collisions(particles)
y_light = []
y_heavy = []
for p in particles:
if p.m < 0.5:
y_light.append(p.r[1])
else:
y_heavy.append(p.r[1])
print("Gemiddelde hoogte lichte deeltjes:", np.mean(y_light))
print("Gemiddelde hoogte zware deeltjes:", np.mean(y_heavy))

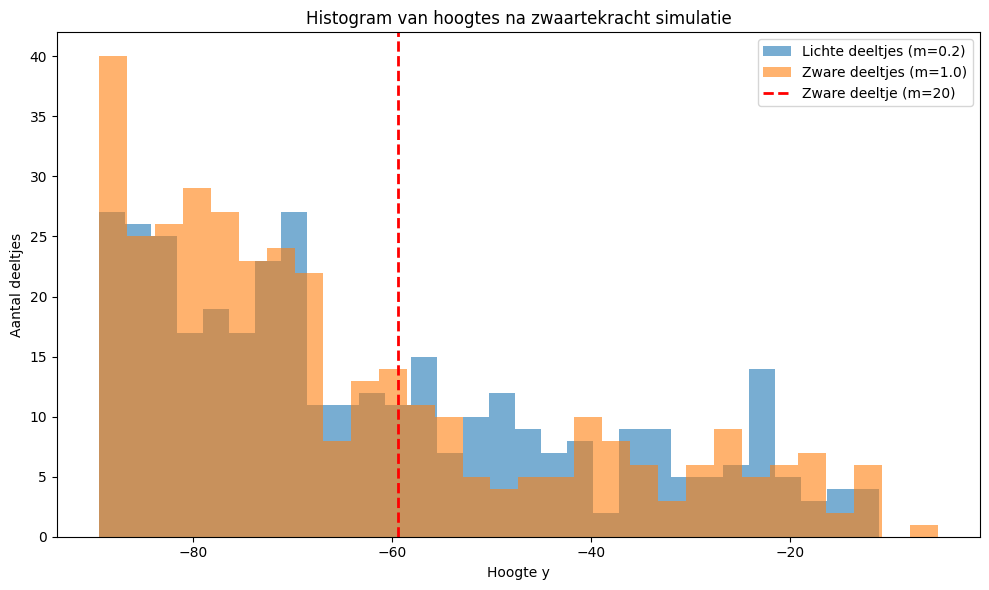

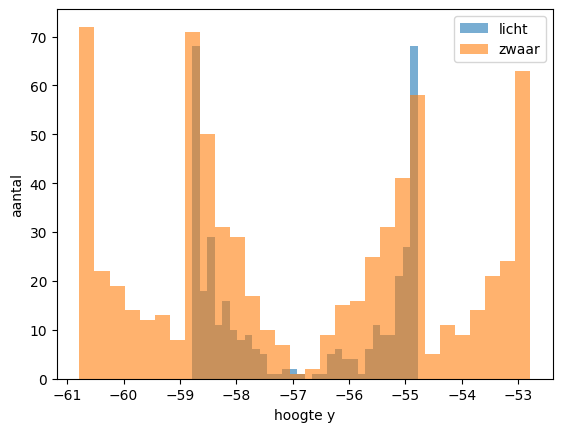

plt.hist(y_light, bins=30, alpha=0.6, label="licht")
plt.hist(y_heavy, bins=30, alpha=0.6, label="zwaar")
plt.xlabel("hoogte y")
plt.ylabel("aantal")
plt.legend()
plt.show()
Gemiddelde hoogte lichte deeltjes: -56.82722308665265
Gemiddelde hoogte zware deeltjes: -56.89914799165832
# Verbeterde simulatie van zwaartekracht op zware en lichtere deeltjes
# Fixes: genereer unieke startposities voor elke deeltje, verhoog g voor duidelijker effect, voeg zd toe aan particles lijst voor consistentie, en zorg ervoor dat deeltjes in de box blijven door boxcollision na botsingen te controleren
particles = []
Box_height = Box_length_0 * 18
Box_width = Box_length_0 * 9
def boxcollision(self):
if abs(self.r[0]) + self.R > Box_width:
self.v[0] *= -1
self.r[0] = np.sign(self.r[0]) * (Box_width - self.R)
if abs(self.r[1]) + self.R > Box_height:
self.v[1] *= -1
self.r[1] = np.sign(self.r[1]) * (Box_height - self.R)
# Verhoog g voor sneller effect
g = -50.0 # artificieel groot
def update_position(self):
self.v[1] += g * dt
self.r += self.v * dt
# Genereer zware deeltjes (m=1.0)
for i in range(360):
vx = np.random.uniform(-v_0, v_0)
vy = np.random.choice([-1, 1]) * np.sqrt(v_0**2 - vx**2)
pos = np.array([Box_width * np.random.uniform(-1, 1), Box_height * np.random.uniform(-1, 1)])
particles.append(ParticleClass(m=1.0, v=[vx, vy], r=pos, R=.5, c='blue'))
# Genereer lichtere deeltjes (m=0.2)
for i in range(360):
vx = np.random.uniform(-v_0, v_0)
vy = np.random.choice([-1, 1]) * np.sqrt(v_0**2 - vx**2)
pos = np.array([Box_width * np.random.uniform(-1, 1), Box_height * np.random.uniform(-1, 1)])
particles.append(ParticleClass(m=0.2, v=[vx, vy], r=pos, R=.5, c='green')) # verander kleur voor onderscheid
# Voeg zware deeltje toe
vx = np.random.uniform(-v_0, v_0)
vy = np.random.choice([-1, 1]) * np.sqrt(v_0**2 - vx**2)
pos = np.array([Box_width * np.random.uniform(-1, 1), Box_height * np.random.uniform(-1, 1)])
zd = ParticleClass(m=20.0, v=[vx, vy], r=pos, R=.5, c='red')
particles.append(zd)
# Simulatie loop
for step in range(N_steps):
for p in particles:
update_position(p)
boxcollision(p)
handle_collisions(particles)
# Controleer wandbotsingen opnieuw na onderlinge botsingen om te zorgen dat deeltjes in de box blijven
for p in particles:
boxcollision(p)
# Verzamel y-posities
y_light = []
y_heavy = []
y_zd = []
for p in particles:
if p.m < 0.5:
y_light.append(p.r[1])
elif p.m > 10: # zware deeltje
y_zd.append(p.r[1])
else:
y_heavy.append(p.r[1])
print("Gemiddelde hoogte lichte deeltjes:", np.mean(y_light))
print("Gemiddelde hoogte zware deeltjes:", np.mean(y_heavy))
print("Hoogte zware deeltje:", y_zd[0] if y_zd else "N/A")
plt.figure(figsize=(10, 6))
plt.hist(y_light, bins=30, alpha=0.6, label="Lichte deeltjes (m=0.2)")
plt.hist(y_heavy, bins=30, alpha=0.6, label="Zware deeltjes (m=1.0)")
if y_zd:
plt.axvline(y_zd[0], color='red', linestyle='--', linewidth=2, label="Zware deeltje (m=20)")
plt.xlabel("Hoogte y")
plt.ylabel("Aantal deeltjes")
plt.title("Histogram van hoogtes na zwaartekracht simulatie")
plt.legend()
plt.tight_layout()
plt.show()Gemiddelde hoogte lichte deeltjes: -62.01143550362651
Gemiddelde hoogte zware deeltjes: -64.57955584564809
Hoogte zware deeltje: -59.36867980503639
